油圧ブレーカー

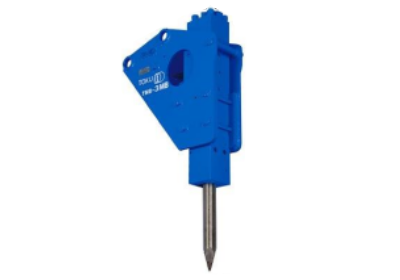

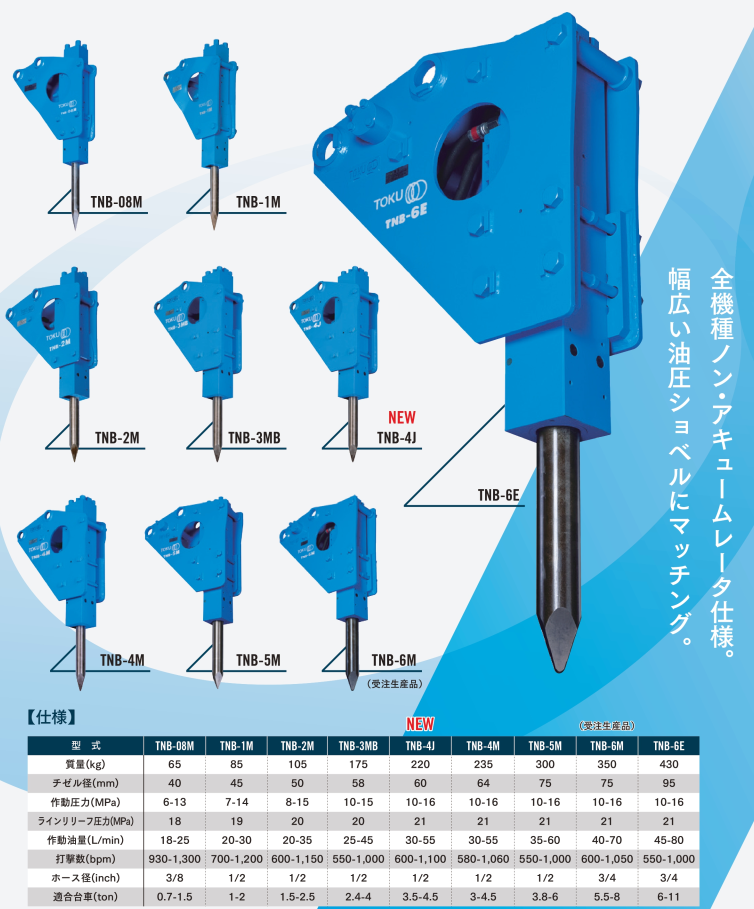

TOKU TNB油圧ブレーカ

商品名	TNB 油圧ブレーカ
メーカー名	TOKU
特徴	油圧ショベルの先端に搭載し、道路工事、基礎工事から採石場やトンネル工事、ビル解体作業などのあらゆる建設・土木現場において、岩盤・コンクリート破砕、岩盤掘削、岩盤・転石の小割などの作業に使用されます。

• 仕様は目安となります。
• ブレーカ配管又は1往復の油圧配管が必要です。

出典:油圧ブレーカ | TOKU

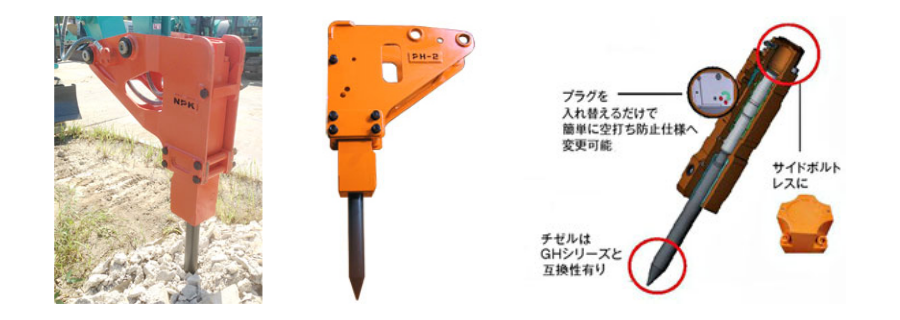

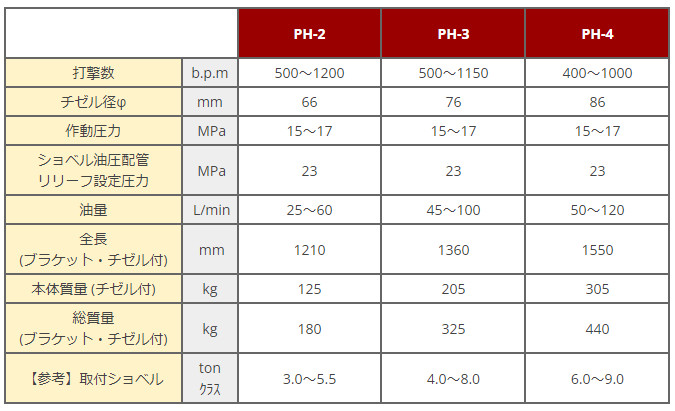

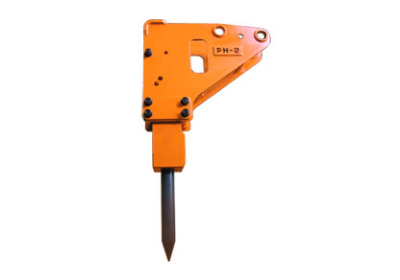

日本ニューマチック工業 PHシリーズ

商品名	PHシリーズ
メーカー名	日本ニューマチック工業
特徴	エネルギー効率が良い「ガス駆動方式」を唯一採用。 窒素ガスの圧力増減で、打撃力をコントロール可能。 シリンダの材質強度アップ（浸炭処理）と空打ち防止使用の活用で耐摩耗・耐久性、大幅アップ。 圧倒的なメンテナンス性の向上 操作性の向上 多様化したニーズに対応

• 仕様は目安となります。
• ブレーカ配管又は1往復の油圧配管が必要です。

出典:油圧ブレーカ - 建機事業部　日本ニューマチック工業株式会社

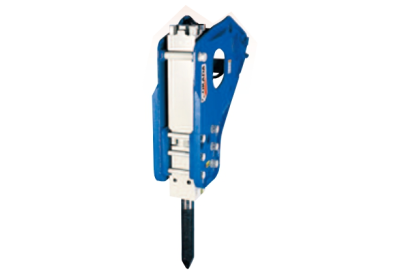

オカダアイヨン TOPシリーズ

商品名	TOPシリーズ
メーカー名	オカダアイヨン
型番	TOP-30 / TOP-32 / TOP-60 / TOP-70 / TOP-100 / TOP-110J

仕様

型式	取付ショベルクラス ton	タガネ径 Φmm	打撃数 bpm	消費油量 L/min	作動油圧 MPa	全幅（ブラケット先端） mm	全長（タガネ･ブラケット付） mm	総質量（タガネ･ブラケット付） kg
TOP-30	2.5〜3.5	60	850〜1150	35〜50	11〜16	195	1326	220
TOP-32	2.5～3.5	61	850～1,150	35～50	11～16	134	1,196	188
TOP-60	5～9	85	730～970	48～80	12～16	170	1,570	420
TOP-70	5〜7	74	740〜950	48〜70	11〜16	225	1572	380
TOP-100	10～15	110	550～710	80～115	14～18	384	1,940	850
TOP-110J	10～15	110	550～710	80～115	14～18	384	1,939	850

• 仕様は目安となります。

出典:解体 | 商品紹介 | 商品情報 | オカダアイヨン

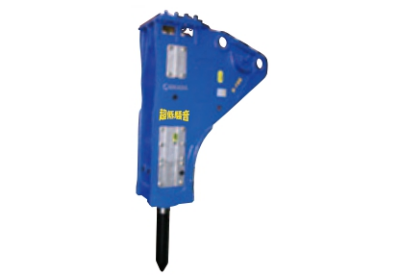

オカダアイヨン Sシリーズ

商品名	Sシリーズ
メーカー名	オカダアイヨン
型番	S-60 / S-70 / S-100
特徴	新開発低騒音、低振動ブラケット メンテナンス性が飛躍的に向上

仕様

型式	取付ショベルクラス ton	タガネ径 Φmm	打撃数 bpm	消費油量 L/min	作動油圧 MPa	全幅（ブラケット先端） mm	全長（タガネ･ブラケット付） mm	総質量（タガネ･ブラケット付） kg
S-60	6～9	85	730～970	48～80	12～16	254	1,776	450
S-70	6〜9	85	730〜970	48〜80	12〜16	254	1776	450
S-100	12～15	110	550～710	80～115	14～18	346	2,144	1,100

• 仕様は目安となります。

出典:解体 | 商品紹介 | 商品情報 | オカダアイヨン

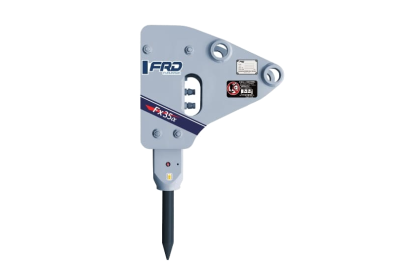

古河ロックドリル FXシリーズ

商品名	古河ロックドリルFXシリーズ
メーカー名	古河ロックドリル
型番	FX-15 / FX-25 / FX-55
特徴	ハイパワーミニショベルとのベストマッチングを可能にした先進の小型油圧ブレーカ Fxシリーズ。 作業に合わせて選択できる、多彩なブラケットも魅力です。 スルーボルトレスのシンプル構造、振動モード解析に基づくブレーカ本体の設計により標準機での低騒音・低振動化を実現しています。

仕様

モデル			FX-15	FX-25	FX-55
総質量※1	サイドブラケット仕様	kg	61	88	225
	SS-Box仕様	kg	–	126	305
	ブラケット仕様（縦型）	kg	60	83	220
	ST-Box仕様（縦型）※2	kg	–	112※4	292
全長	サイドブラケット仕様	mm	794	933	1,233
	SS-Box仕様	mm	–	1,019	1,330
	ブラケット仕様（縦型）	mm	924	1,030	1,388
	ST-Box仕様（縦型）※2	mm	–	1,097※4	–
打撃数		min-1	600～1,500	600～1,500	500～1,100
所要油量		lit/min	10～28	18～35	40～85
作動圧力		Mpa	10～14	10～14	12～16
ロッド径※3		mm	36	45	68
推奨油圧ショベル質量		ton	0.85～1.5	1.35～2.5	4.0～5.5

• 仕様は目安となります。
• 1. ブレーカ本体にブラケット、ロッドを取り付けた状態での値です。
• 2. トップブラケット付きの値です。
• 3. 使用用途に応じて先端形状が異なります。
• 4. T-BOX仕様

出典:油圧ブレーカ | 古河ロックドリル株式会社

古河ロックドリル FXJシリーズ

商品名	古河ロックドリルFXJシリーズ
メーカー名	古河ロックドリル
型番	FXJ-225
特徴	中・大型油圧ブレーカに求められる性能・耐久性・整備性・取り回し性および低騒音のすべてを高い次元で結実させた、お客様の安心と信頼を総合的に追求したシリーズです。

仕様

モデル			FXJ-225
総質量※1	サイドブラケット仕様	kg	1,660
	Box仕様	kg	1,635
	SS-Box仕様	kg	1,665
	V-Box仕様（縦型）※2	kg	1,585
	SV-Box仕様（縦型）※2	kg	1,635
全長	サイドブラケット仕様	mm	2,322
	Box仕様	mm	–
	SS-Box仕様	mm	2,456
	V-Box仕様（縦型）※2	mm	2,739
	SV-Box仕様（縦型）※2	mm	2,739
打撃数		min-1	350～550
所要油量		lit/min	125～190
作動圧力		Mpa	16～18
ロッド径※3		mm	135
推奨油圧ショベル質量		ton	19～21

• 仕様は目安となります。
• 1.ブレーカ本体にブラケット、ロッドを取り付けた状態での値です。
• 2.トップブラケット付きの値です。
• 3.使用用途に応じて先端形状が異なります。

出典:油圧ブレーカ | 古河ロックドリル株式会社
